プラスチック熱分解装置: 仕組み、種類、選択ガイド

プラスチック熱分解とは何ですか?また、機器の選択がなぜ重要ですか?

プラスチック熱分解は、酸素のない環境で熱を加えることによってポリマー鎖を分解し、廃プラスチックを燃料油、可燃性ガス、固体残留物に変換する熱化学プロセスです。プラスチックを燃やして大気への排出を犠牲にして熱を発生させる焼却とは異なり、熱分解は燃焼せずに行われ、埋め立て地や焼却炉に送られる材料から回収可能で市場性のある製品を生産します。

機会の規模は重要です。世界的なプラスチック廃棄物の発生量は増加し続けており、機械的リサイクルだけでは、その廃棄物の大部分を占める汚染された、混合された、または多層のプラスチックの流れの全量を処理することはできません。政府や業界が拡張可能なソリューションを模索する中、熱化学処理はニッチな技術から主流の廃棄物管理インフラへと移行しています。 プラスチックの高度なリサイクルに関する米国 EPA の枠組み これは、熱分解が政策レベルでのプラスチック廃棄物の価値化の正当な経路としての認識の高まりを反映している。より広い視野で見るには 熱分解技術が都市廃棄物の課題にどのように対処するか 、自治体の導入規模は、適切な機器の仕様が初日から重要である理由を強調しています。

機器の選択は二次的な決定ではありません。反応器の設計、加熱方法、供給構成、および凝縮システムが総合的に、石油収量、エネルギー消費量、労働要件、および排出規制遵守を決定します。同じ原料を処理する 2 つのプラントは、設備が操業にどの程度適合しているかによって、劇的に異なる経済的成果を生み出す可能性があります。

プラスチック熱分解装置の仕組み: コアプロセス

装置の種類や規模に関係なく、すべてのプラスチック熱分解プラントは同じ基本シーケンスに従います。各段階を理解することは、マシン間の設計の違いが重大なパフォーマンスのギャップを生み出す場所を特定するのに役立ちます。

1. 原料の準備: 搬入されたプラスチック廃棄物は分別されて PVC、PET、および非プラスチック汚染物質が除去され、その後、一定の粒子サイズに細断または顆粒化されます。連続システムでは、バッチ プラントよりも少量で均一な原料が必要となるため、高スループット操作には前破砕装置が上流への投資として必要となります。
2. 反応器の加熱と熱分解: 準備されたプラスチックは、バッチ システムの場合は手動で、連続プラントの場合は自動スクリュー コンベアを介して密閉反応器に装填されます。反応器は、最初にディーゼル、天然ガス、または LPG を燃料とする外部バーナーを使用して 300°C ～ 550°C に加熱されます。安定した熱分解が始まると、反応によって生成された非凝縮性合成ガスは精製され、暖房用燃料としてリサイクルされて戻されるため、適切に設計されていないシステムに負担をかける継続的な燃料コストが削減されます。
3. 石油ガスの凝縮: 反応器内で生成された炭化水素蒸気は、マニホールドを通って多段凝縮システムに送られます。重質留分が最初に液化し、重油として収集されます。より軽い留分はさらに下流で凝縮して一次熱分解燃料油生成物になります。凝縮システムの設計 (チューブアンドシェルまたは水タンク構成) は、油回収効率と製品の一貫性に直接影響します。
4. カーボンブラックの排出： 固体残留物は反応器内に蓄積するため、バッチ間で手動で排出するか、連続システムの密閉スクリューコンベアを介して自動的に排出する必要があります。カーボンブラックの品質はプラスチックの種類によって異なり、低品位用途向けにそのまま販売することも、さらに加工してより高価値のカーボン製品にすることもできます。
5. テールガス処理: 燃料として完全にリサイクルできない非凝縮性ガスは、残留量が安全に処理される前に精製および脱硫システムを通過します。適切に設計された排ガスシステムは、熱分解施設が規制を遵守し、地域社会に受け入れられるために不可欠です。

どのプラスチックが適しており、どれを避けるべきか

原料の選択は、プラスチック熱分解において最も運用上重要な決定事項の 1 つです。すべてのプラスチックが同等の結果をもたらすわけではなく、安全策なしで処理された場合、機器や製品の品質に重大なリスクをもたらすものもあります。

高収率プラスチック — ポリエチレン (PE)、ポリプロピレン (PP)、およびポリスチレン (PS) — はプラスチックの熱分解の主力製品です。これらの材料の純粋なストリームは、予測可能な製品品質と最小限の反応器汚れを伴い、一貫して 70 ～ 90% の石油収率を実現します。これらは世界のプラスチック生産の大部分を占めており、確立された回収ネットワークを持つ事業者にとって供給の入手は比較的簡単です。

ABS および混合された一般的なプラスチックは、組成と純度に応じて 30 ～ 50% の範囲で中程度の油収率を生成します。これらのストリームは商業的に実行可能ですが、一貫した出力品質を維持するには、より慎重なプロセス管理が必要です。

熱分解原料では、次の 2 種類のプラスチックを除外するか、厳密に制限する必要があります。

• PVC（ポリ塩化ビニル）： 熱分解中に反応器コンポーネントを腐食させる塩化水素ガスが発生し、熱分解油が塩素化合物で汚染され、安全に管理するには特殊な処理システムが必要です。 PVC 用に設計されていない機器では、この材料が供給されると摩耗が加速され、製品の品質に問題が発生します。
• PET（ポリエチレンテレフタレート）： 処理に必要なエネルギー投入量に比べて、生成される油の収量が低く、油の品質が劣ります。 PET は、その材料特性を保存できる機械的リサイクル経路に適しています。

選別パートナーシップ、サプライヤー契約、または現場での選別インフラストラクチャを通じた効果的な原料スクリーニングは、オプションではありません。機器と下流の製品バリューチェーンの両方を保護します。

バッチ式、半連続式、連続式の3つの装置構成

プラスチック熱分解装置は主に供給および排出機構によって分類され、処理能力、自動化レベル、労働要件、および資本コストが決まります。 3 つの構成は、基本的に異なる運用プロファイルに対応します。

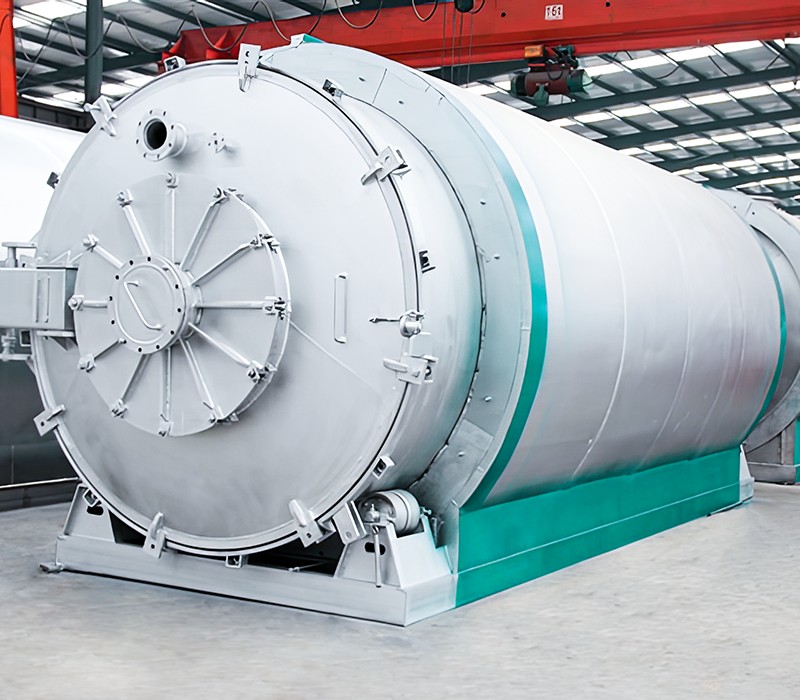

バッチ式熱分解プラント プラスチックの固定充填物を装填し、反応器を密封し、熱分解サイクルを完了し、冷却してから、次の運転が始まる前にカーボンブラックを排出します。サイクル間のダウンタイムにより全体のスループットは低下しますが、オペレータは各バッチを完全に制御できるため、バッチ システムは、さまざまな原料混合物を処理したり、パイロット規模の操作を実行したりする施設に最適です。導入コストが低く、機械的にシンプルであるため、メンテナンスの複雑さも軽減されます。

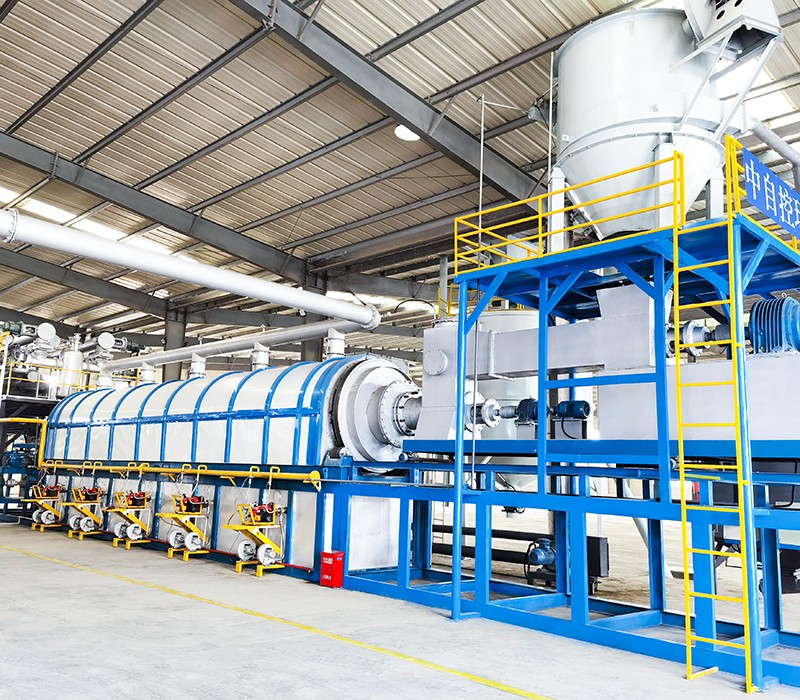

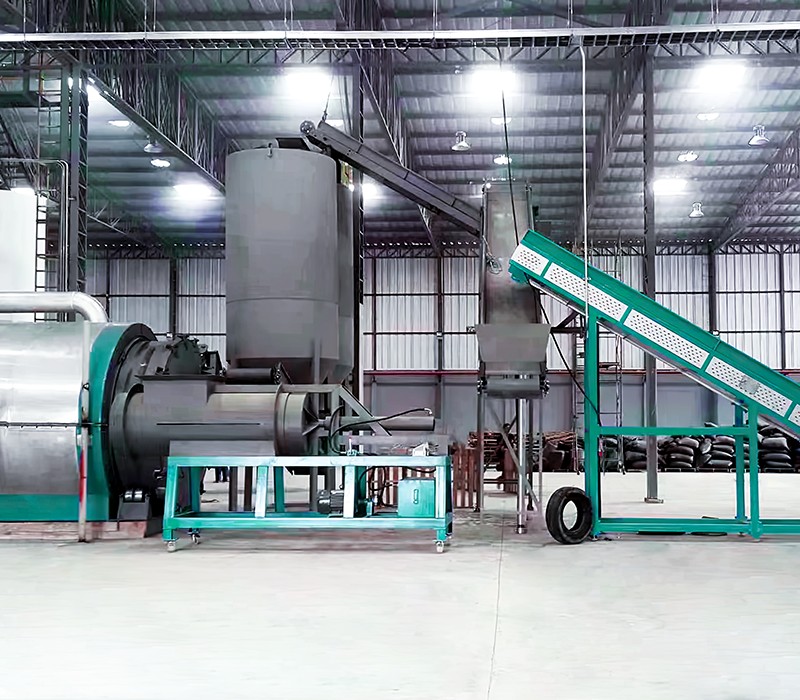

完全連続プラント 冷暖房サイクルを完全に排除します。事前に細断されたプラスチックが密閉されたスクリューコンベアを介して反応器に供給され、同時にカーボンブラックが反対側の端から排出されます。反応器は 24 時間安定した温度を維持するため、エネルギー効率と製品の一貫性が大幅に向上します。この閉ループ動作がどのように実現されるかについての詳細な技術的内訳については、 連続熱分解プラントの操作とパフォーマンスのガイド 供給、反応、凝縮、排出シーケンスを完全にカバーします。産業規模では、 大型廃棄物処理用連続熱分解プラント 都市配備向けに設計された統合排出制御システムにより、1 日あたり 30 ～ 50 トンを処理します。

プラスチックの熱分解で生成されるもの: 石油、ガス、カーボン ブラック

3 つの出力ストリームはプラスチック熱分解装置から来ており、それぞれに明確な商業的価値と下流の使用例があります。それぞれの収量プロファイルを理解することは、オペレータが機器の仕様を決定する前にプロジェクトの経済性をモデル化するのに役立ちます。

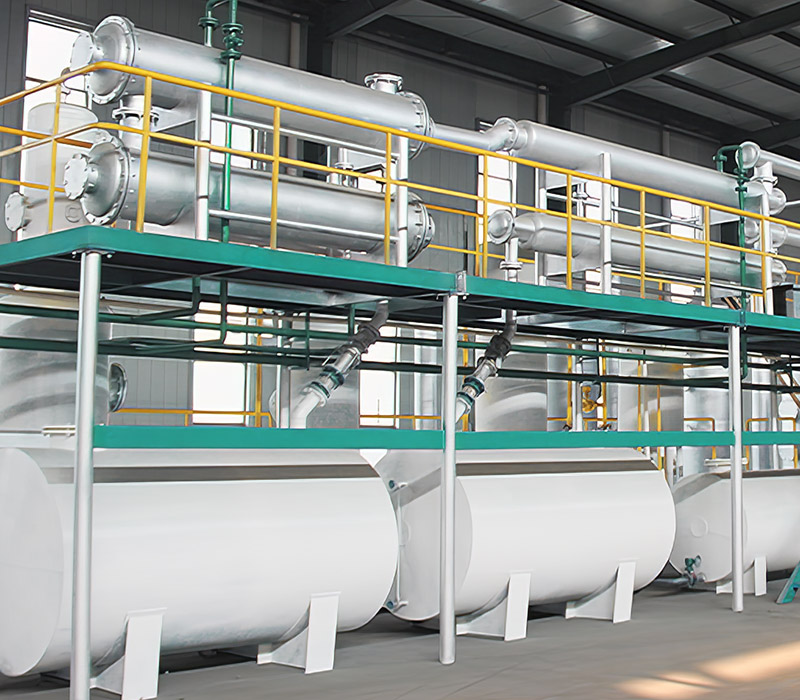

熱分解油 ほとんどのプラスチック熱分解事業の主な収益源です。 PP、PE、および PS 原料の場合、油収率は通常、投入材料の重量の 50 ～ 80% の範囲になります。この油は、ディーゼルまたは工業用暖房油に匹敵する中重質燃料であり、ボイラー、炉、窯、重機で直接使用することも、工業用燃料の購入者に販売することもできます。より価値の高い用途にはさらなる精製が必要です。常圧蒸留により、原料熱分解油がより厳密な仕様を備えたよりクリーンな燃料留分にアップグレードされ、市場性とリットル当たりの価値が大幅に向上します。の 熱分解油精製用常圧蒸留プラント これは、原燃料から精製製品までバリューチェーンを上流しようとしている事業者にとって、次の投資ステップとなります。

熱分解ガス（合成ガス） 通常、重量で生産量の 10 ～ 20% を占め、主にメタン、水素、一酸化炭素、軽質炭化水素で構成されます。精製後、このガスは反応器自体の加熱燃料としてリサイクルされます。これは、定常状態運転中の外部燃料消費を排除し、ランニングコストを大幅に削減する設計上の特徴です。大規模な設備では、余剰ガスを発電に振り向けることができます。の詳細な説明 熱分解ガスの組成と産業用途 暖房、発電、化学原料の分野にわたる特定の用途をカバーしています。

カーボンブラック プラスチック原料からの生産量のおよそ 5 ～ 15% を占めます (タイヤ熱分解の生産量 30 ～ 35% よりも割合が低い)。この材料は、低グレードの強化剤や顔料充填剤として使用したり、ゴムやコーティング用途に適した高仕様のカーボン ブラックを製造するために深層加工を施すこともできます。

プラスチック熱分解装置を評価する際の重要な要素

価格だけで機器を選択することは、熱分解プロジェクト計画において最も一般的でコストのかかる間違いの 1 つです。熱分解プラントの運転寿命は 10 年から 20 年に及びます。調達段階で行われる機器の品質と設計の選択は、運用年ごとにプラスまたはマイナスに影響を与えます。

• 転換率と石油収量: 投入プラスチックが販売可能な石油に変換される割合は、最も重要な経済変数です。装置の設計はこの数値に大きく影響します。反応器の形状、加熱の均一性、凝縮効率、およびワックス除去システムはすべて、プラスチックの炭化水素含有量のどれだけが最終的に石油タンクと廃棄物の流れに入るかに影響します。
• 排出ガスと環境コンプライアンス: 排ガス処理システム、負圧反応器の設計、密閉された供給および排出機構によって、プラントが地域の大気質および労働衛生基準を満たしているかどうかが決まります。 CE 認証と ISO 14001 への準拠は、排出規制が自己申告ではなく、独立して検証されていることを示す重要な指標です。これらの資格を持たないプラントには規制上のリスクがあり、操業停止につながる可能性があります。
• 材質と構造品質: 反応器は高温で動作し、加圧下で腐食性ガスを処理します。 Q345R ボイラーグレード鋼、高温耐火物ライニング、および精密機械加工されたシール システムはオプションのアップグレードではありません。これらによって、大規模なメンテナンスや交換が必要になる前に原子炉が定格性能を維持できる期間が決まります。
• 自動化および制御システム: 複数のポイントでの温度監視、自動化された圧力管理、インターロック安全遮断、およびリモート制御インターフェイスにより、オペレーターのエラーが軽減され、一貫した製品品質が可能になります。特に連続プラントでは、24 時間サイクル全体にわたって安定した動作を維持するための高度な制御ロジックが必要です。
• アフターサポートとスペアパーツの入手可能性: 熱分解プラントは長期的な資本資産です。プラントの耐用年数にわたる、設置の試運転、オペレータのトレーニング、およびスペアパーツの供給に対するメーカーのサポートは、機器の仕様自体と同じくらい重要です。

上記のすべての側面をカバーする構造化されたフレームワークの場合、 熱分解装置の性能を評価するための重要な指標 調達を決定する前に、転換率、製品品質、環境コンプライアンス、耐久性をベンチマークするための体系的なアプローチを提供します。
